  • mos管柵極-源極放大電路會不會出現電壓的變動
    • 發布時間:2019-08-09 16:27:43
    • 來源:
    • 閱讀次數:
    柵極接地放大電路
    如表3.1所示,所謂柵極接地放大電路,就是在柵極固定為一定電位的狀態下,輸入信號加到源極上,從漏極取出輸出信號的電路。

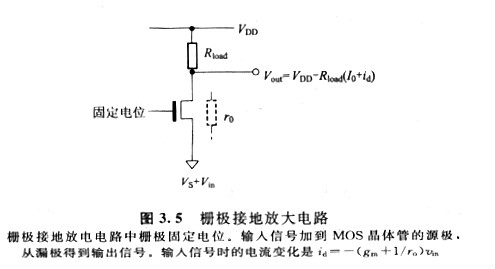

    當圖3.5所示的柵極接地放大電路的源極電位(輸入端)上升νin時,柵極—源極間電壓VGS變小,漏極電流ID減小gnνin由于源極—漏極間電壓也減小。νin假如也思索它的奉獻,那么輸出電壓的變動νout可由下式給出:
    mos管柵極
    式中,Reff=Rload//roo中右邊的符號為正,這標明輸出信號與輸入信號同相變化。右邊的(gm十l/ro)νin能夠以為表示輸入電壓νin惹起的流過MOS晶體管電流的變化量。由于是流過有效的負載電阻Reff,所以式(3.5)示出的是輸出電壓的變動。
    mos管柵極
    漏極接地放大電路
    漏極接地放大電路是將漏極與電源電位(N溝MOS晶體管的場所)或者地電位(P溝MOS晶體管的場所)銜接,輸入信號加到柵極,從源極取出信號的電路。
    圖3.6所示的漏極接地放大電路的電壓增益A。由下式給出:
    mos管柵極
    正如式(3.6)所標明的那樣,漏極接地放大電路的電壓增益小于1。假如gmReff》1,那么增益差不多能夠視作1。

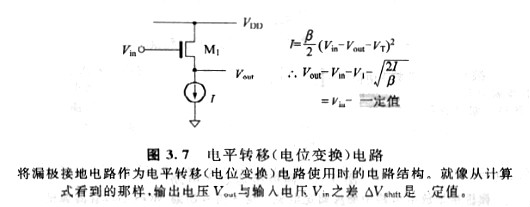

    漏極接地電路具有電平轉移電路的功用。當以恒流源替代輸出負載電阻及load輸出時,如圖3.7所示,輸出端Y叫,輸出的只是將輸人電位挪動了一定電壓△V shift(=VT+2I/β)的電位。但是,由于圖中MOS器件M1的源極端沒有接地,所以它的閾值電壓VT必需思索到襯底偏置效應的值予以變卦,這種電平轉移電路由于兼備以下功用而得到應用:
    mos管柵極
    (1)設定次級的輸入偏置電壓為恰當值(使直流電位電平挪動)的功用。
    (2)將前級的信號傳輸給次級的功用
