TO-220F封裝是全塑封裝，上到散熱器上不必加絕緣墊。TO-220帶金屬片與中間腳相連的，如裝散熱器的話要加絕緣墊。
TO-220與TO-220F封裝的區別

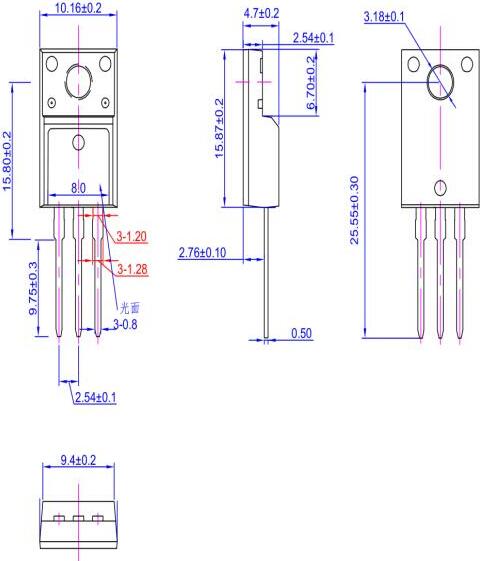

（一）TO-220與TO-220F外觀及封裝尺寸的區別
TO-220
TO-220F
（二）TO-220與TO-220F封裝性能比較與區別
TO-220、TO-220F封裝：TO-220F是全塑封裝，裝到散熱器上時不必加絕緣墊；TO-220帶金屬片與中間腳相連，裝散熱器時要加絕緣墊。這兩種封裝樣式的MOS管外觀差不多，可以互換使用。
在電子元器件采購的很多時候，由于度 TO-220 .TO-220F 的不了解，性能無從的得知，其之間的區別也無法分清楚，很多時候就因?yàn)檫@樣發生一些小麻煩。下面我們就來講講TO-220 與 TO-220F，從而讓的大家了解并便于選購。
TO-220和TO-220F封裝兩個封裝的Pd不同，源于兩種封裝的Rjc不同所致，Tj一般是到150℃，認為T(mén)j=Tc+Pd*Rjc，其中，Tc是離晶圓最近的結構外殼的溫度，Pd是MOSFET上承載的功耗，Rjc是Juction to case的熱阻。
TO-220F封裝選型表大全
|
Part Numbe |
ID（A） |
VDSS（v） |
RDS（Ω）（MAX） |
RDS（Ω）（TYP） |
ciss |
|
pF |
|||||
|
2N60H |
2 |
600 |
5 |
4.1 |
200 |
|
3N80H |
3 |
800 |
4.8 |
4 |
543 |
|
4360A |
4 |
600 |
2.3 |
1.9 |
511 |
|
4N60H |
4 |
600 |
2.7 |
2.3 |
500 |
|
4365A |
4 |
650 |
2.5 |
2 |
523 |
|
4N65H |
4 |
650 |
3 |
2.5 |
508 |
|
5N60E |
4.5 |
600 |
2.5 |
2 |
780 |
|
730H |
6 |
400 |
1 |
0.83 |
520 |
|
7N60H |
7 |
600 |
1.2 |
1 |
900 |
|
7N60U |
7 |
600 |
1.4 |
1.15 |
1020 |
|
4665A |
7.5 |
650 |
1.4 |
1.1 |
970 |
|
7N65H |
7 |
650 |
1.4 |
1.2 |
1000 |
|
7N80H |
7 |
800 |
1.9 |
1.4 |
1300 |
|
8N60H |
7.5 |
600 |
1.2 |
0.98 |
1000 |
|
9N90S |
9 |
900 |
1.4 |
1.05 |
2780 |
|
10N60H |
9.5 |
600 |
0.73 |
0.6 |
1570 |
|
10N65H |
10 |
650 |
0.75 |
0.65 |
1650 |
|
10N80H |
10 |
800 |
1.1 |
0.85 |
2230 |
|
12N60H |
12 |
600 |
0.65 |
0.53 |
1850 |
|
12N65H |
12 |
650 |
0.75 |
0.63 |
1850 |
|
13N50H |
13 |
500 |
0.48 |
0.4 |
1600 |
|
6650A |
15 |
500 |
0.45 |
0.33 |
2148 |
|
16N50H |
16 |
500 |
0.38 |
0.32 |
2200 |
|
18N50H |
18 |
500 |
0.32 |
0.25 |
2500 |
|
20N50H |
20 |
500 |
0.26 |
0.21 |
2700 |
