快恢復二極管對開關電源頻率有什么影響嗎

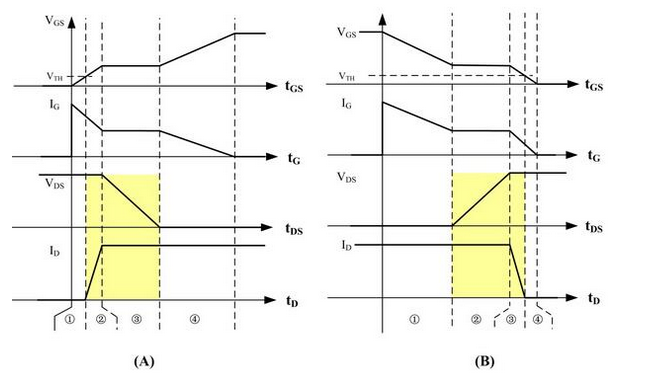

產品日趨要求小型、輕量、高效率、低輻射、低成本等特點，增大開關電源產品的功率密度，可以通過提高其工作頻率來實現，但高頻化產品會產生一系列工程問題，從而限制了開關頻率的提升。開關速度是限制開關電源開關頻率的主要因素之一。當快恢復二極管用于開關電源中做為開關二極管和高頻整流作用的時候，快恢復二極管的反向恢復時間直接影響開關電源的頻率，可以理解為開關電源頻率就是開關管的頻率，如果是簡單的反激拓撲的話，一個周期對應整流二極管開通關斷一次。在實際設計中，由于控制開關占空比實現調壓，所以開關管的導通與截止不可能瞬間完成，即開關的實際極限開關頻率小于設計頻率。此外功率器件的損耗限制也是影響開關電源頻率的因素之一，貿然通過提升快恢復二極管速度來提升開關電源頻率會導致器件損耗增加，如下圖所示，開關導通時對應的波形圖如圖(A)，開關截止時對應的波形圖如圖(B)，可以看到開關管每次導通、截止時開關管VDS電壓和流過開關管的電流ID存在交疊的時間(圖中黃色陰影位置)，從而造成損耗P1，那么在開關頻率fs工作狀態下總損耗PS= P1 *fs，即開關頻率提高時，開關導通與截止的次數越多，損耗也越大。
