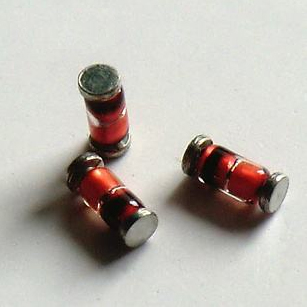

穩壓二極管是什么？

穩壓二極管，英文名稱Zener diode，又叫齊納二極管。利用pn結反向擊穿狀態，其電流可在很大范圍內變化而電壓基本不變的現象，制成的起穩壓作用的二極管。 此二極管是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件.在這臨界擊穿點上，反向電阻降低到一個很小的數值，在這個低阻區中電流增加而電壓則保持恒定，穩壓二極管是根據擊穿電壓來分檔的，因?yàn)檫@種特性，穩壓管主要被作為穩壓器或電壓基準元件使用。穩壓二極管可以串聯起來以便在較高的電壓上使用，通過串聯就可獲得更高的穩定電壓。

穩壓二極管的應用

典型的串聯型穩壓電路

在此電路中，三極管T的基極被穩壓

二極管D穩定在13V，那么其發射極就輸出恒定的13-0.7=12.3V電壓了，在一定范圍內，無論輸入電壓升高還是降低，無論負載電阻大小變化，輸出電壓都保持不變。這個電路在很多場合下都有應用。7805就是一種串聯型集成穩壓電路，可以輸出5V的電壓。7805-7824可以輸出5-24V電壓。在很多電器上都有應用。

電視機里的過壓保護電路

115V是電視機主供電電壓，當電源輸出電壓過高時，D導通，三極管T導通，其集電極電位將由原來的高電平（5V）變?yōu)榈碗娖?，通過待機控制線的電壓使電視機進入待機保護狀態。

電弧抑制電路

在電感線圈上并聯接入一只合適的穩壓二極管（也可接入一只普通二極管原理一樣）的話，當線圈在導通狀態切斷時，由于其電磁能釋放所產生的高壓就被二極管所吸收，所以當開關斷開時，開關的電弧也就被消除了。這個應用電路在工業上用得比較多，如一些較大功率的電磁吸控制電路就用到它。

正反向串聯的作用

如果是兩個穩壓二極管反向串聯，正、反方向電壓到達穩壓值時，電壓被鉗位（即不能再升高）。

1、經常在功率較大的放大電路，功率管的柵極G與源極S即發射結一個穩壓二極管，這是通過限制電壓對G-S起保護作用，防止G-S之間的絕緣層被過高的電壓擊穿。

2、兩個二極管反向串聯后對與之并聯的電路可起過壓保護作用，當電路過壓時，二極管首先擊穿短路；

普通的二極管，像發光LED、整流二極管等工作于正向?qū)?，如果是硅管的話?dǎo)通電壓使0.7V左右，而鍺管導通只需要0.3V左右，每種不同的二極管導通的電壓不一樣，而且只允許單一的正向電流流過；但是反向加電壓時候，當電壓達到一定值時候發生齊納擊穿或者雪崩擊穿，我們平時經常用到的1N4148耐壓也就50V。如下圖，在發光二極管加以5V電壓，同時加一個限流電阻330歐姆。

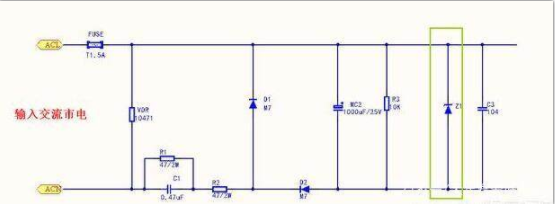

而穩壓二極管卻是工作于反向狀態，利用電壓在一定范圍內電流幾乎不變特點來實現穩壓， 如下圖

如果要實現穩壓大一點可以兩個穩壓二極管串聯起來
