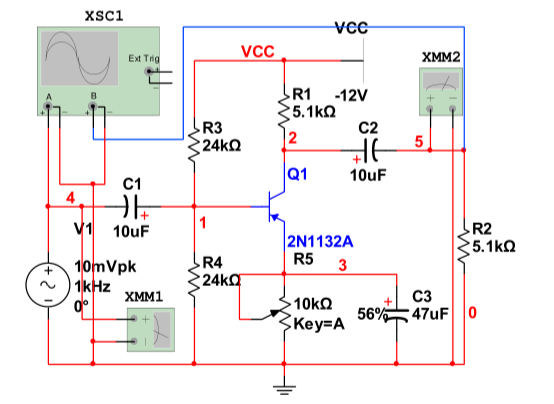

1、PNP 型單級共射放大器電路圖如下:
2、靜態工作點的理論計算:
靜態工作點可由以下幾個關系式確定:
由以上式子可知，當管子確定后，改變 Vcc、R、Rp2、R 中任意參數值，都會導致靜態工作點的變化。當電路參數確定后，靜態工作點主要通過 R,調整。工作點偏高，輸出信號波形易產生飽和失真;工作點偏低，輸出波形易產生截止失真。但當輸入信號過大時，管子將工作在非線性區，輸出波形會產生雙向失真。當輸出波形不很大時，靜態工作點的設置應偏低，以減小電路的靜態損耗。

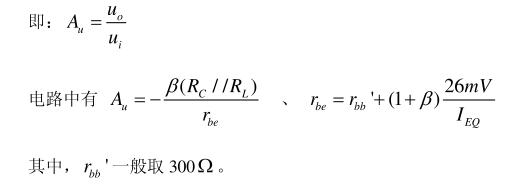

3、電壓放大倍數的測量與計算
電壓放大倍數是指放大電路輸出端的信號電壓（變化電壓）與輸入端的信號電壓之比，
當放大電路靜態工作點設置合理后，在其輸入端加適當?shù)恼倚盘枺瑫r用示波器觀察放大電路的輸出波形，在輸出波形不失真的條件下，用交流毫伏表或示波器分別測量放大電路的輸入、輸出電壓，再按定義式計算即可。
pnp 共射極放大電路原理圖
4、輸入電阻 Ri 的測量計算
輸入電阻就是從放大器輸入端看進去的等效電阻,測量時可用串聯電阻法來進行 . 在信號源與放大電路輸入端串接已知電阻 Rs,則

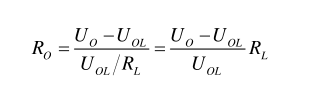

5、輸出電阻 Ro 的測量計算
輸出電阻就是從放大器輸入端看進去的等效電阻,對負載電阻而言,放大器等效為信號源,若采用電壓源的形式,即為一個理想電壓源 Uo 和內阻 Ro 相串聯,Ro 的大小直接影響負載上的電壓和電流,故 Ro 稱為放大器的輸出電阻。測輸出電阻 Ro 時,采用單負載電阻法 . 利用交流電壓表分別測量 Uo 和 Uol 的值。則
6、放大電路頻率特性的測量
對于阻容耦合的放大器，由于耦合電容及射極電容的存在，使 Au 隨信號頻率的降低而降低;又因?yàn)榉植茧娙莸拇嬖诩芫w管截止頻率的限制，使 Au 隨信號頻率的升高而降低。僅在中頻段，這些電容的影響才可忽略，Au 與 f 關系的曲線稱為 RC 耦合放大器的幅頻特性曲線,Au=0.707Am 時所對應的 f，和 f，分別稱為上限頻率和下限頻率,BW 稱為通頻帶,其值為：
。
