    開關電源靜態紋波,動態負載過沖下沖分析改善介紹
    靜態紋波
    通過開關電源基本原理可以得知,電感的電流并非純直流,而是附加了三角波形狀的紋波電流,并且紋波電流通過輸出電容濾掉。

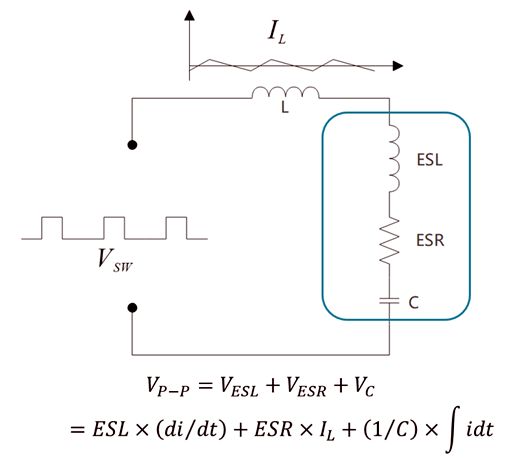

    輸出電容并非理想電容,存在寄生參數,可分解為等效寄生電感(ESL),等效寄生電阻(ESR),電容(C)的串聯電路,電感紋波電流流過輸出電容時,會在ESL,ESR和C上產生電壓紋波。
    靜態紋波 動態負載 過沖下沖
    從以上公式可以看到,輸出紋波主要受到電容寄生ESL,ESR,C的值和電感紋波電流影響。
    靜態紋波改善措施
    想要降低輸出紋波,主要就是降低電感紋波電流和電容寄生參數,增大容值,可通過如下措施進行優化:
    增大感值,可以降低電感紋波電流;
    提高開關頻率,可以降低電感紋波電流;
    靜態紋波 動態負載 過沖下沖
    增大容值,降低電感紋波電流在電容上充放電產生的紋波;
    輸出電容更換為ESL/ESR更小的電容,例如MLCC。
    動態負載過沖/下沖

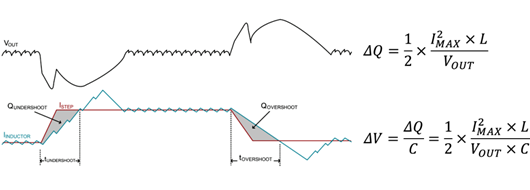

    在負載發生跳變時(突然增大或者減小),電感電流無法快速跟隨負載變化,會導致能量不足或者過剩,從而出現下沖/過沖,如下圖所示:
    負載電流突然增大,電感電流受到控制器TON和電流斜率的限制,無法實時滿足負載需求,這部分額外的能量需要輸出電容端提供,即輸出電容放電,輸出電壓出現下沖;
    負載電流突然減小,由于電感電流下降斜率小于負載電流下降斜率,導致電感上能量過多,從而對輸出電容進行充電,輸出電壓出現過沖。
    靜態紋波 動態負載 過沖下沖
    動態響應改善措施
    動態負載時的過沖/下沖,主要是由于電感電流響應較慢,導致輸出電容的充放電形成的,因此要改善過沖/下沖,主要減小電感能量變化或者增大電容值來解決:
    減小感值,降低電感儲能,并且可以增大電感電流變化斜率(這個對靜態紋波是相反的,因此電感值不能太小);
    提高開關頻率,同時可以適當增大環路帶寬,提高控制器的響應速度,但是需要保證系統穩定性,帶寬過大會導致不穩定;
    增大容值,是最直接的降低過沖/下沖的方法,成本會上升;
    輸出電容可采用大電容值固態電容和MLCC混搭的方式,降低各頻段的交流阻抗;

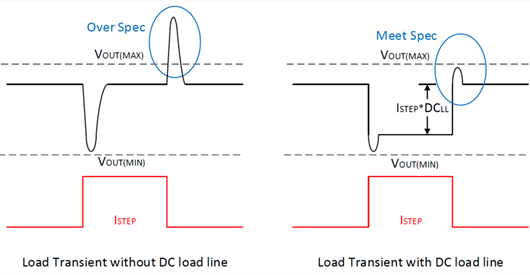

    對于部分控制器,可以采用增加DC load line的方式,有效降低過沖,例如CPU core電源,如下圖所示:
    靜態紋波 動態負載 過沖下沖
    總結
    靜態紋波和動態負載的過沖/下沖原理有所區別,優化方案也有差異,總結如下:
    靜態紋波:
    增大感值
    提高頻率
    增大容值
    采用MLCC
    動態負載:
    減小感值
    提高頻率
    增大容值
    混合類型電容
    增加DC load line
    電感值對于靜態紋波和動態響應的效果是相反的,因此需要折中;其他措施大部分是兩個方面都有改善的。
