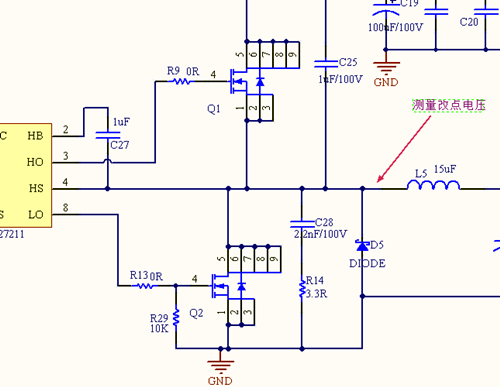

以同步降壓電路例子來講解：

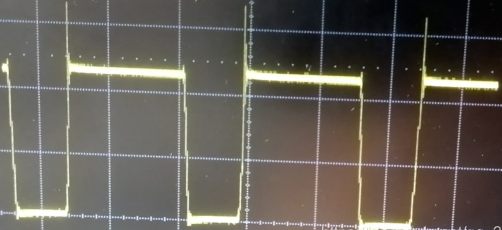

測量電感左端的電壓波形如圖所示。很明顯可以看到電壓尖刺。
那么為什么會產生這個尖刺？
從電路原理中我們知道，實際上電路是有很多寄生參數的。

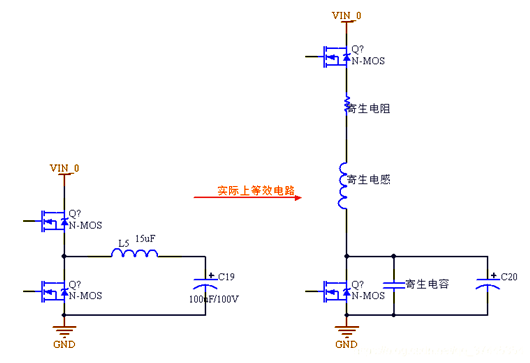

從圖中可以知道實際電路可以等效一個RCL電路。
過沖和下沖原理是一樣的，這里以過沖為例子分析。

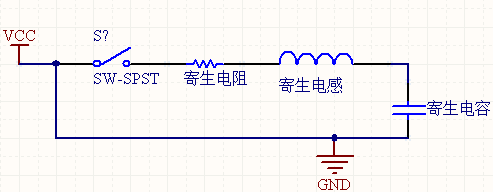

上面mos管打開的瞬間，可以等效為上圖開關閉合的瞬間?？梢岳斫饨o了一個階躍信號，因此電壓過沖是該RCL電路對階躍輸入電壓的輸出響應。
對階躍信號的頻域分析，可以知道該信號包含很多頻率成分，某些頻率剛好滿足這個RCL電路諧振頻率，因此產生了諧振，這就有了過沖現象。
那么如何解決這個問題 ？
前面解釋了過沖實際上是電路發生了諧振，解決思路就是從諧振的特點入手。
具體措施如下
1.在上端mos管串聯一個電阻，用來降低諧振品質因數，這樣做的缺點導致電路功耗過大，大部分場合不推薦這樣。
2.關鍵環路PCB布局環路小，減小分布電感。
3.在下端mos管并聯一個RC電路，選值要合理，不然影響mos管開關效率。
