三態門-概念
三態門輸出電路除了有高低電平兩個狀態之外，還有第三個狀態--Hi-Z高阻態；

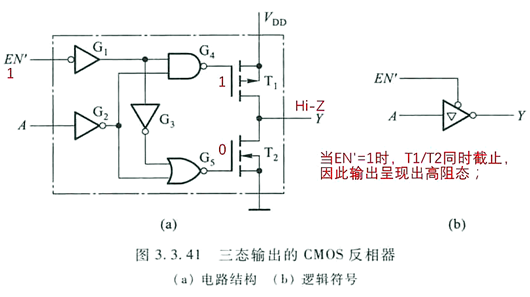

三態門-電路原理
三態門-應用
a.雙向傳輸
在verilog我們使用inout的端口時，常常會使用這樣的語句:assing out = en ? out_tmp : 1'bz;其含義是當en=1時，輸出接口輸出具體電平out_tmp，en=0時則當作輸入接口使用，賦值為Hi-Z態，允許外部信號的拉低或者拉高；

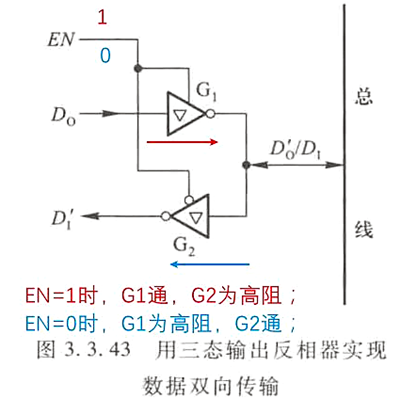

電路結構如下圖

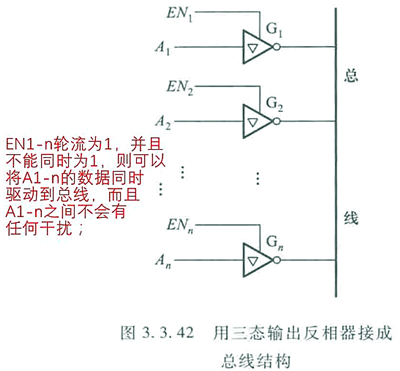

b.總線結構
電路結構：
