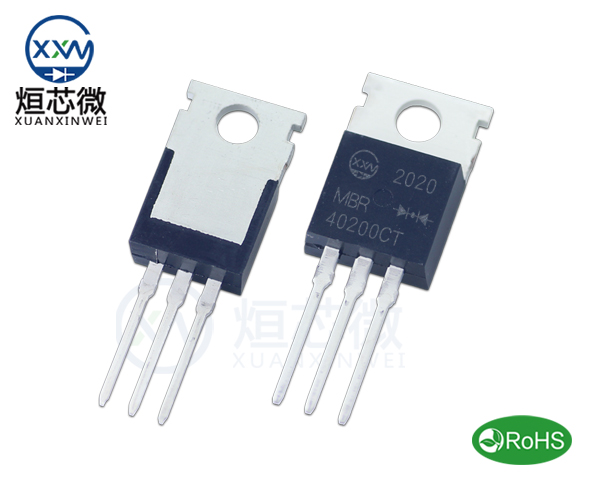

MBR40200CT肖特基二極管參數,MBR40200CT二極管規格書資料
MBR40200CT肖特基二極管是一種高性能的半導體器件，專為處理較高電流和電壓而設計。這種二極管在電子電路中的應用非常廣泛，特別是在需要高效率和高電流處理能力的場合。本文將詳細介紹MBR40200CT肖特基二極管的技術參數，并探討其在電路設計中的作用和應用。
MBR40200CT肖特基二極管是一種高性能的半導體器件，專為處理較高電流和電壓而設計。這種二極管在電子電路中的應用非常廣泛，特別是在需要高效率和高電流處理能力的場合。本文將詳細介紹MBR40200CT肖特基二極管的技術參數，并探討其在電路設計中的作用和應用。
MBR40200CT肖特基二極管的技術參數
最大重復峰值反向電壓VRRM：200V
最大直流閉鎖電壓VDC：200V
最大正向平均整流電流ID：40A
30A時的最大瞬時正向電壓VF：0.92V
最大反向恢復時間TRR：10ns
額定直流阻斷電壓下的最大直流反向電流TA=25℃ IR ：0.1mA
額定直流阻斷電壓下的最大直流反向電流TA=125℃ IR：20mA
工作溫度和存儲溫度范圍：-55to +150℃
1. 最大反向重復峰值電壓（VRRM）：MBR40200CT能夠承受的最大反向電壓200V，這一參數對于確保二極管在各種工作條件下的可靠性和穩定性至關重要。
2. 最大正向連續電流（IF）：MBR40200CT的這一參數為40A，表明它能夠處理較大的電流負載，適用于多種高功率電路設計。
3. 正向壓降（VF）：MBR40200CT的正向壓降較低，這有助于減少能量損耗，提高電路的能效，尤其是在大電流應用中，低正向壓降尤為重要。
4. 漏電流（IR）：在反向偏置條件下，MBR40200CT的漏電流極低，這有助于減少待機功耗，特別是在低功耗應用中尤為重要。
5. 開關時間（trr/tf）：MBR40200CT具有較快的開關特性，這使得它在高頻開關電源和PWM（脈寬調制）應用中表現出色，提高了系統的響應速度和效率。
MBR40200CT肖特基二極管的作用與應用
1. 高電流整流：MBR40200CT肖特基二極管的基本作用是作為整流器，將交流電（AC）轉換為直流電（DC）。由于其能夠承受較大的電流，它特別適合于高電流負載的整流應用。
2. 開關電源：在開關電源設計中，MBR40200CT的快速開關特性和低正向壓降使其成為理想的選擇。它可以提高電源的轉換效率，減少熱量產生，延長系統壽命。
3. 電機驅動：MBR40200CT在電機驅動電路中也有廣泛應用，它可以有效地處理電機啟動和運行時產生的大電流，同時減少能量損耗，提高電機的性能和效率。
4. 電源管理：在電源管理領域，MBR40200CT肖特基二極管可以用于電壓穩壓、電流限制和電源分配等關鍵環節，確保電源系統的穩定運行。
5. 電路保護：MBR40200CT還可以作為電路保護元件，防止電路中的過電壓和過電流對其他敏感部件造成損害，特別是在電源和電機控制等關鍵應用中。
