根據所選用的LED數碼管的極性（共陽極還是共陰極）以及數碼中每一個筆段的引腳與CPU（或其它控制芯片） IO口的引腳的連接來定（稱自定的段碼表）。一般資料上提供的段碼表是標準接法的段碼，即數碼管的a、b、c、d、e、f、g、dp的引腳要依次接在CPU的Px.0~Px.7上，這種接法有時會使在PCB布線的時候不大方便，不如自定的段碼表靈活。
如何識別LED數碼管是幾段？
利用數字萬用表的hFE插口能夠方便地檢查LED數碼管的情況。選擇NPN檔時，C孔帶正電，E孔《帶負電。
例如檢測FJ5202AH型共陰極LED數碼管時，從E孔插入一根單股細導線，導線引出端接其中一腳（可任選一個作為-）；再從c孔引出一根導線依次接觸各筆段。
若碰觸到某腳時有一段發光，則說明C孔所接的是此段數碼的驅動腳，E孔所接的是公共腳。找到公共腳后，其他各段就容易判斷了。此方法對所有數碼管通用。由于各廠的數碼管管腳排列順序各不相同，所以沒有圖的情況下只能用此法檢測管腳。
led數碼管的段碼怎么求
我們在使用數碼管的時候，不可避免地要用到數碼管的段碼，沒有段碼那么我們就不能正確的顯示數字。
所以我們要計算數碼管的段碼，數碼管分為共陰數碼管和共陽數碼管，它們的段碼都是不一樣的。
不過計算方法都是差不多的，而且共陰數碼管和共陽數碼管的段碼可以相互轉換。
將其中的一個段碼按位求反就可以得到另一個段碼了。

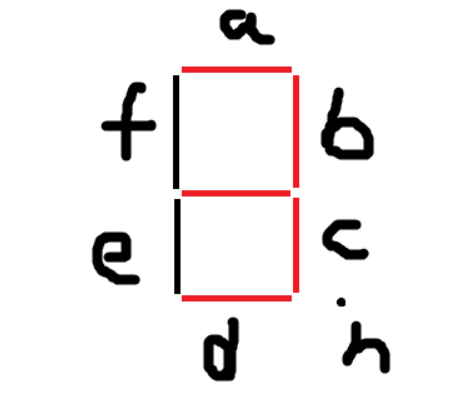

比如我們要顯示數字3，如下圖的紅色部分
共陽數碼管，紅色部分就為0，黑色部分為1
共陰數碼管則正好相反，紅色部分為1，黑色部分為0

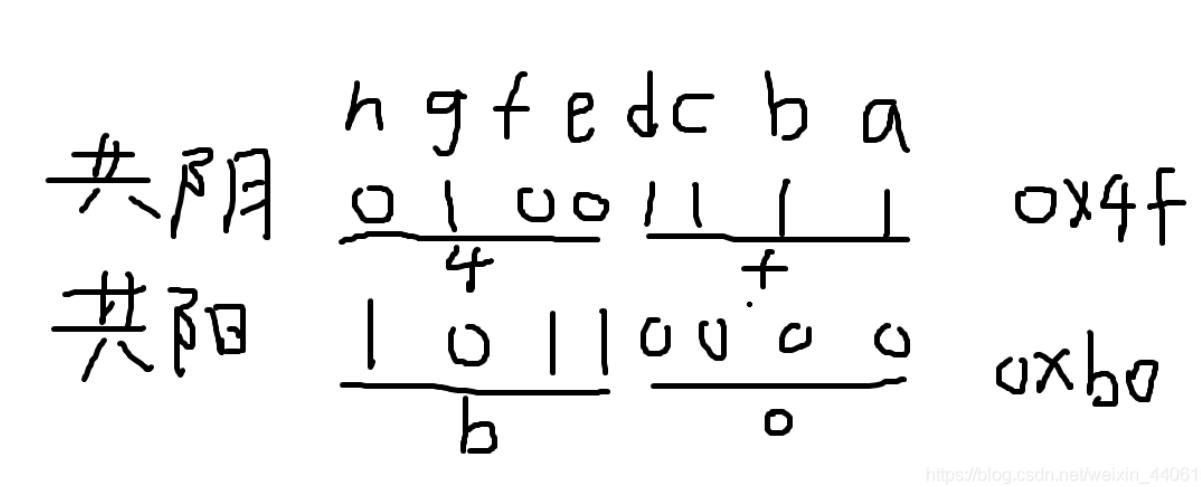

依據上面的規則，我們先把a(bǔ) b c d e f g h寫在草稿紙上，不過我們得倒著寫
也就是 h g f e d c b a，一般高位在h，低位在a，比如單片機的P2口
P2.7對應的是h，P2.0對應的是a
然后在跟據我們上面畫的圖，在相應位置寫1或0就行了
