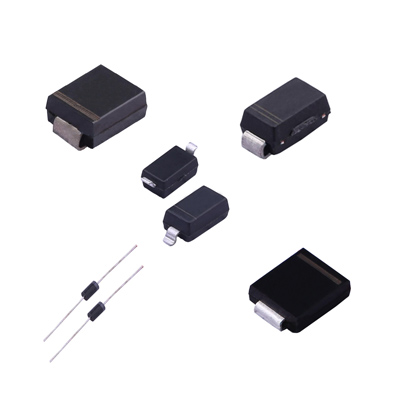

整流二極管作為電子電路中的關鍵元件，其主要功能是將交流電轉換為直流電。在電源適配器、工業電源、汽車電子等應用中，整流二極管的選擇與電路設計直接影響系統的性能、穩定性和壽命。因此，在設計整流二極管電路時，需要綜合考慮多個關鍵因素，以確保電路的可靠性和高效性。
一、整流二極管的選擇
電流承載能力
選擇額定電流大于實際工作電流的二極管，避免過熱損壞。例如，在大功率整流電路中，肖特基二極管因其低正向壓降和高效率成為理想選擇。
反向耐壓
確保二極管的耐壓能力足夠高，以承受交流輸入時的反向電壓。例如，在220V AC輸入的整流電路中，二極管的反向耐壓通常需要高于300V，以確保安全裕度。
反向恢復時間
在高頻整流電路中，選擇反向恢復時間短的二極管可以減少開關損耗，提高轉換效率。例如，在開關電源中，超快恢復二極管或肖特基二極管優于普通硅整流二極管。
二、電路拓?fù)浣Y(jié)構
單相與三相整流
根據實際需求選擇單相或三相整流拓?fù)洹蜗鄻蚴秸鬟m用于低功率應用，而三相整流適用于工業設備，提供更平穩的直流輸出并降低紋波。
全波與半波整流
半波整流電路簡單但輸出脈動較大；全波整流（如橋式整流）輸出更穩定。例如，在手機充電器中，通常采用橋式整流來提高直流電的質量。
三、電路優化與保護
濾波電路
整流后的直流電需經過濾波處理以減少紋波。常見的濾波方式包括電容濾波、電感濾波或LC組合濾波。例如，在開關電源中，大容量低ESR電解電容可有效減少紋波，提高輸出穩定性。
熱管理
在大功率應用中，合理選擇散熱片或風冷系統，確保二極管工作溫度在安全范圍內。例如，在LED驅動電源中，工程師通常為整流橋增加散熱片以提高散熱效率。
過壓與過流保護
加入保護措施防止過載或瞬態浪涌損壞二極管。例如，使用TVS二極管防止高壓浪涌，或在電源輸入端增加熔斷器提供過流保護。
四、測試與驗證
靜態測試
測量整流后的輸出電壓、紋波幅度及二極管的正向壓降，確保符合設計規范。例如，工程師常使用示波器觀察輸出波形，判斷是否存在異常波動。
動態測試
測試整流電路在不同負載條件下的表現。例如，在高功率電源設計中，評估二極管在不同負載下的溫升情況及可靠性。
保護電路測試
確保保護電路在異常情況下正常工作。例如，模擬電網浪涌測試TVS二極管的保護效果，或通過短路測試評估熔斷器的響應速度。
五、遵循安全標準
電氣安全要求
確保電路設計符合相關電氣安全標準，如絕緣設計、接地要求和耐壓測試。例如，在醫療電子設備中，整流電路需滿足IEC 60601標準。
電磁兼容性（EMC）
采取合理的PCB布局、屏蔽措施及使用共模電感來降低EMI干擾。例如，在工業控制設備中，增加LC濾波器減少電磁干擾對周圍設備的影響。
六、總結
整流二極管電路的設計需要綜合考慮器件選型、電路結構、散熱與保護、測試驗證以及安全標準等多個方面。通過合理優化這些因素，可以顯著提高電路的效率和可靠性，延長設備使用壽命，并確保安全性。在實際應用中，工程師需結合具體的工作環境和需求，選擇最合適的整流方案，以確保電路性能達到最佳狀態。
